Съвременните автономни и аварийни захранващи системи изискват хардуер, който съчетава стабилно преобразуване на променлив ток, интегрирано зареждане на батерията и цялостни електрически предпазни мерки. Тази статия изследва основната функционалност, практическите сценарии за внедряване, вградените защитни механизми и комуникационните възможности на хардуера за инверторно зарядно устройство „всичко в едно“, като помага на създателите на системи и крайните потребители да разберат ключовите критерии при избора на комбинирани DC-AC преобразуватели на захранване за отдалечени местоположения, мобилни инсталации и приложения за архивиране на дома.
- 1. Разбиране на основите на комбинирания инвертор-зарядно устройство
- 2. Качество на изходната форма на вълната и съвместимост с натоварване в реалния свят
- 3. Интегрирана система за зареждане и тристепенно управление на батерията
- 4. Ефективност на трансфера на ATS и непрекъснатост на системата по време на смяна на мощността
- 5. Вградени защитни слоеве за дългосрочна оперативна надеждност
- 6. Хардуерни комуникационни портове и възможности за дистанционно наблюдение
- 7. Подходящи работни среди и бележки за механичен монтаж
- 8. Често задавани технически въпроси
- 9. Последни мисли за системни интегратори
Много дистанционни захранващи инсталации са изправени пред предизвикателства при координирането на отделни инвертори и външни зарядни устройства за батерии, тъй като несъответствието във времето или несъвместимите прагове на напрежението могат да влошат здравето на батерията и да намалят цялостната стабилност на системата.3000w инвертор с чиста синусоида със зарядно устройство HK3000PCобединява DC-AC инверсия и AC-DC зареждане на батерии в едно компактно шаси, премахвайки сложността на координирането на множество отделни захранващи компоненти за проекти за захранване извън мрежата, мобилни или в режим на готовност. Устройствата „всичко в едно“ рационализират оформлението на окабеляването и намаляват точките на повреда в рамките на енергийната верига, което носи осезаеми предимства за потребителите, работещи с настройки на кемпери, отдалечени работни места и резервни конфигурации за жилища, където постоянната наличност на захранване има голямо практическо значение. При сглобяването на самостоятелни захранващи системи всеки добавен кабел и отделно устройство създава потенциални слаби места, така че консолидираните хардуерни архитектури заслужават внимателно разглеждане по време на фазите на планиране.
1. Разбиране на основите на комбинирания инвертор-зарядно устройство
Комбинираното инверторно зарядно устройство изпълнява две основни роли в енергийна екосистема, базирана на съхранение. Първо, той приема постоянен ток, съхраняван в оловно-киселинни или литиеви батерии, и го преобразува в променлив ток, отговарящ на стандартните спецификации на домакинското електрическо оборудване. Второ, всеки път, когато външният източник на променлив ток стане достъпен, веригата на бордовото зарядно устройство черпи енергия от мрежата или генератора, за да презареди автоматично свързаните батерийни пакети. Този дизайн с двойна роля елиминира изискването потребителите да превключват ръчно между самостоятелен заряден хардуер и инверторни модули.
- Безпроблемно превключване между инверсия, захранвана от батерията, и работни потоци за зареждане, захранвано от мрежата
- Унифициран LCD панел за визуализиране на критични показатели за времето на работа, включително показания за напрежение и мощност
- Интегриран AC прекъсвач, вграден в главния AC входен път за допълнителна безопасност на веригата
- Специализирани USB‑A и Type-C портове, предлагащи удобно директно зареждане на устройства с ниско напрежение

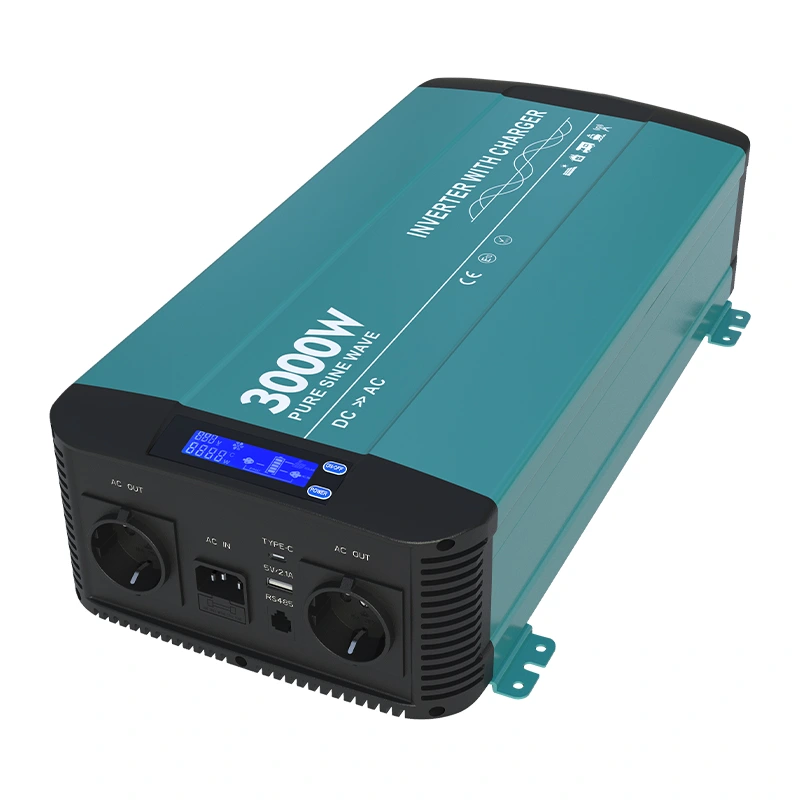

Физическите размери и тегло играят значима роля за монтажниците. Устройството заема 489 × 252 × 118 милиметра и тежи 8,8 килограма, което прави монтирането на стена възможно както за стационарни, така и за мобилни кутии. Монтажните скоби, интегрирани в металния корпус, опростяват сигурното закрепване върху твърди повърхности, независимо дали потребителите конфигурират хардуер в шкафове за помощни средства, отделения за превозни средства или външни защитени шкафове. Винаги трябва да се поддържа подходящо разстояние около вентилационните решетки; възпрепятстваният въздушен поток ще задейства термични защити и ще ограничи наличния изходен капацитет при големи работни натоварвания.
2. Качество на изходната форма на вълната и съвместимост с натоварване в реалния свят
Изходът от чиста синусоида е един от най-важните диференциали в сравнение с алтернативите на модифицираната синусоида. Общото хармонично изкривяване, поддържано под пет процента, възпроизвежда характеристиките на формата на вълната, доставяни от обществената мрежа. Това има голямо значение при работа с чувствителна потребителска електроника, индуктивни двигатели, хладилни компресори и лабораторно оборудване. Устройствата, съдържащи намотки на двигателя или сложни вътрешни контролни платки, често работят по-горещо, произвеждат допълнителен шум или показват съкратен експлоатационен живот, когато се захранват с изкривени модифицирани синусоидални сигнали.
Номиналната непрекъсната мощност достига 3000 вата с капацитет на удар, достигащ 6000 вата, поддържан за интервали от две секунди. Коефициентът на пренапрежение се справя с високия пусков ток, който възниква, когато индуктивните уреди започнат да въртят двигателите си. Без достатъчна височина на пренапрежение, инверторите могат да задействат защитата от претоварване всеки път, когато компресори, водни помпи или двигатели на перални машини се опитат да стартират цикли. Опциите за фабрично конфигурируемо изходно напрежение покриват фамилии 100-120VAC и 200-240VAC заедно с избираеми честотни настройки от 50Hz или 60Hz, за да съответстват на регионалните електрически норми. Минималната ефективност на преобразуване при пълно натоварване се регистрира при 89 процента, докато пиковата оперативна ефективност достига до 92 процента. По-високата ефективност се изразява в по-малко загуба на енергия като топлина, запазвайки съхранения капацитет на батерията за действителните натоварвания на крайния потребител вместо термичните загуби в силовата електроника.
3000w инвертор с чиста синусоида със зарядно устройство HK3000PCподдържа пълна галванична изолация между входната DC страна и AC изходните вериги. Пълната входно-изходна изолация добавя важен защитен слой, ограничаващ разпространението на повреда в случай на заземяване или грешки в окабеляването вътре в свързани вериги на батерията. Тази функция за изолация получава висока оценка сред професионалните монтажници, изграждащи системи за места с повишени рискове за електрическа безопасност, като например морска среда и приложения за мобилни превозни средства, където кондензацията и вибрациите увеличават шансовете за случайно късо съединение.
| Параметър на производителността | Стойност на спецификацията |
|---|---|
| Непрекъсната AC изходна мощност | 3000W ±5% |
| Продължителност на пиковата мощност на пика | 6000W за 2 секунди |
| Общо хармонично изкривяване | Под 5% |
| Минимална ефективност при пълно натоварване | 89% |
| Максимална обща ефективност | До 92% |
3. Интегрирана система за зареждане и тристепенно управление на батерията
Вътрешното AC-DC зарядно устройство следва класическа тристепенна логика на зареждане: обемна фаза на постоянен ток, фаза на постоянно напрежение на абсорбция и фаза на поддържане на поплавък. Този добре установен профил на зареждане оптимизира циклите на презареждане за химикалите на оловно-киселинните батерии. По време на фазата на натрупване зарядното устройство доставя максимален разрешен ток за бързо повишаване на напрежението на батерията. След достигане на целевия праг на напрежението на абсорбция, модулът преминава в етап на абсорбция, поддържайки стабилно напрежение, докато токът на зареждане естествено намалява надолу. Когато токът падне до приблизително десет процента от номиналната величина на зареждане, хардуерът влиза в плаващ етап, като прилага по-ниско поддържащо напрежение, за да противодейства на саморазреждането без презареждане на клетъчните плочи.
Корекцията на фактора на мощността достига стойности, по-големи от 0,95 при максимално натоварване при зареждане. Силното представяне на фактора на мощността намалява потреблението на реактивна мощност, идваща от източника на променлив ток, поставяйки по-малко търсене на преносими генератори или изходи на мрежата с ограничен капацитет. AC входът приема широкообхватно мрежово напрежение; за 230VAC вариант работният AC входен прозорец обхваща от 180VAC до 260VAC. Широкият входен толеранс означава, че зарядното устройство може да продължи да функционира дори когато изходът на генератора се отклонява извън идеалните номинални стойности, което често се случва на хардуер на преносим генератор, работещ при условия на променливо натоварване.
Максималният ток на зареждане се различава в зависимост от варианта на DC входно напрежение. Моделите с 12 волта DC поддържат до четиридесет ампера мощност за зареждане, докато версиите с двадесет и четири волта DC осигуряват мощност до двадесет ампера мощност за зареждане. Системните дизайнери трябва да съпоставят максималния ток на зарядното устройство с препоръчителната скорост на зареждане, публикувана от производителите на батерии. Твърде високите токове на зареждане ускоряват разграждането на батерията; обратно, по-малкият заряден ток удължава ненужно времето за презареждане. Внимателното съчетаване на капацитета на батерията с капацитета на зарядното устройство гарантира оптимална дългосрочна производителност на цикъла на живот на батерията.
4. Ефективност на трансфера на ATS и непрекъснатост на системата по време на смяна на мощността
Вграденият превключвател за автоматично прехвърляне (ATS) управлява превключването между променливотоково захранване, получено от батерията, и входящо външно захранване. Времето за прехвърляне се регистрира под 16 милисекунди. Повечето обикновени домакински електрически уреди понасят кратки прекъсвания от такъв мащаб, без да се изключват напълно. Тази характеристика осигурява почти подобна на UPS степен непрекъснатост за много свързани товари. Потребителите трябва да имат предвид, че определен високочувствителен промишлен компютърен хардуер все още може да изисква допълнителни истински онлайн UPS устройства нагоре по веригата, ако прехвърлянето с нула милисекунди стане абсолютно оперативно изискване.
Хардуерът на вътрешното реле се справя със задачите за превключване на физическа верига. Номиналните стойности на релето се различават при различните варианти на продукта: конфигурациите от 110 VAC използват релета с номинален ток 30 amp, а моделите с 230 VAC използват релета с номинален ток 16 amp. AC прекъсвачът, интегриран от страната на мрежовия вход, осигурява защита от прекъсване на свръхток за входящ AC захранване, допълвайки безопасността на релето. Когато мрежовото захранване се възстанови след прекъсване, логиката на ATS автоматично насочва товарите към външен променливотоков източник, като едновременно с това активира веригата на вътрешното зарядно устройство за попълване на енергийните резерви на батерията. Това поведение на бездействие прави хардуера много подходящ за необслужвани отдалечени инсталации, където човешките оператори не могат да реагират бързо на събития за възстановяване на мрежата.
5. Вградени защитни слоеве за дългосрочна оперативна надеждност
Здравият многослоен пакет за защита предпазва както самия хардуер на инверторното зарядно устройство, така и свързаната батерия и товарно оборудване. Защитите от страната на DC входа покриват защита срещу обратна полярност чрез вътрешен предпазител, изключване при ниско напрежение и условия на изключване при пренапрежение. Защитата срещу обратна полярност предлага критична защита срещу грешки на инсталатора при свързване на кабели за батерии с голям габарит. Без такава защита обърнатите клеми на батерията могат да унищожат трайно електрониката за преобразуване на енергия за моменти.
От страната на изхода за променлив ток модулът реагира на късо съединение, продължителни ситуации на претоварване и вътрешни събития на свръхтемпература. Всеки път, когато вътрешната температура надхвърли безопасния работен таван, термичната защита задейства процедура за изключване, за да предотврати трайна повреда на компонента. Охлаждащите вентилатори с регулиране на температурата и натоварването регулират динамично скоростта на въртене. Вентилаторите се въртят по-бързо само при голямо натоварване или висока вътрешна температура; при условия на слабо натоварване шумът от вентилатора остава минимален, което е важно предимство за вътрешни жилищни инсталации или кабини, където акустичният комфорт има значение за обитателите.
Всяко защитно състояние задейства видими сигнали за обратна връзка през LCD дисплея на предния панел, което позволява отстраняване на неизправности без отваряне на корпуса на оборудването. Възможността за четене на кодове за грешки директно от локален екран ускорява диагностичната работа за техниците на място, обслужващи отдалечени енергийни обекти.3000w инвертор с чиста синусоида със зарядно устройство HK3000PCконсолидира много различни защитни реакции в рамките на едно устройство, премахвайки изискването за подреждане на много отделни външни защитни модули около архитектурата на енергийната система.
6. Хардуерни комуникационни портове и възможности за дистанционно наблюдение
Комуникационен порт RS‑485 с физически конектор в стил RJ‑11 позволява възможност за дистанционно наблюдение. Потребителите могат по избор да прикачат външен дистанционен LCD контролен панел, разположен далеч от шасито на основното инверторно зарядно устройство. Това се оказва удобно за инсталации, при които основният захранващ хардуер се намира вътре в сутеренни отделения за съхранение или помощни шкафове, докато операторите желаят да наблюдават показанията на състоянието от жилищните помещения. Ethernet свързаността съществува като допълнителна надстройка за по-усъвършенствани настройки за надзор.
Чрез шина RS‑485 хост системите за наблюдение могат да изтеглят набори от данни в реално време, включително напрежение на батерията, изходна мощност, флагове за работен режим и индикатори за активни грешки. За системните интегратори, изграждащи по-големи внедрявания на микро-мрежи, това отваря пътища за интегриране на хардуер в платформи за наблюдение на сайтове от по-високо ниво. Имайте предвид, че практиките за окабеляване на RS‑485 трябва да спазват индустриалните указания за диференциално сигнализиране на дълги разстояния; правилният избор на кабел и заземяването помагат да се избегне повреда на данните, причинена от електрически шум от близки захранващи проводници със силен ток.
7. Подходящи работни среди и бележки за механичен монтаж
Диапазонът на номиналната околна температура при пълно натоварване се простира от нула градуса по Целзий до плюс четиридесет градуса по Целзий. Когато околната температура се повиши до шестдесет градуса по Целзий, хардуерът автоматично намалява наличния изходен капацитет до седемдесет процента от номиналната мощност. Температурният прозорец на съхранение обхваща от нула до седемдесет градуса по Целзий за периоди без работа. Толерантността към влажност достига максимум деветдесет и три процента относителна влажност при условия на околната среда без кондензация. Кондензът представлява основен рисков фактор; местата, където се образува роса, трябва да осигурят подходяща вентилация, за да поддържат вътрешните платки сухи.
Ориентацията на монтаж трябва да следва механичните чертежи на производителя. Поддържайте достатъчно разстояние в близост до вентилационните отвори, за да може горещият отработен въздух да излиза свободно. Избягвайте запечатването на модула в напълно затворен малък шкаф без специална смукателна вентилация, тъй като уловената топлина активира термично намаляване и чести събития на защитно изключване. Когато избирате габарит на кабела на батерията, винаги отчитайте високите величини на тока от страната на постоянен ток, свързани с нивата на мощност три хиляди вата; маломерните кабели водят до прекомерен резистивен спад на напрежението и създават опасни точки на прегряване по дължината на кабелите.
8. Често задавани технически въпроси
да Входната верига за променлив ток ще приеме изход от преносими генератори с подходящ размер. Поддържайте изходното напрежение на генератора в рамките на публикувания работен прозорец за AC-вход. Имайте предвид способността на генератора за пренапрежение; Непрекъснатата номинална мощност на генератора трябва удобно да надвишава максималното зареждане плюс спомагателно потребление на AC-товар, приложено едновременно към клемите на генератора. Изходът на генератора с лошо качество с екстремни колебания на напрежението може да предизвика вътрешни защитни реакции.
Естествената тристепенна крива на зареждане с обемна абсорбция и плаващо зареждане първоначално е проектирана за наводнени, AGM и гел-тип оловно-киселинни батерии. Когато внедряват модули от литиево-йонни батерии, потребителите трябва да проверят съвместимостта на системата за управление на батерията спрямо зададените стойности на напрежението на зарядното устройство. Някои литиеви пакети изискват модифицирани профили за зареждане; при такива сценарии може да се наложи външно специално зарядно устройство за батерии.
Въпреки че вътре в модула съществува вътрешен предпазител с обратна полярност, най-добрите практики в индустрията силно препоръчват инсталирането на предпазител с висок ток директно върху положителния проводник на батерията на кратко физическо разстояние от клемите на батерията. Този външен предпазител предпазва самия кабел на батерията при катастрофални събития на късо съединение извън корпуса на инверторното зарядно устройство.
Галваничната изолация създава електрическо разделяне между DC веригата на батерията и AC изходните вериги. Това възпрепятства протичането на ток на повреда през домейни по време на инциденти с повреда в земята, подобрява безопасността в рамките на мобилни и морски инсталации и намалява някои категории свързване на електрически шум между батерията и свързаните AC-странични устройства.
9. Последни мисли за системни интегратори
Хардуерът за инверторно зарядно устройство „всичко в едно“ рационализира много компилации на системи за захранване извън мрежата и за резервно захранване чрез консолидиране на инверсия, зареждане на батерията, автоматично превключване на трансфера и множество защитни функции в едно шаси. Когато оценявате хардуера за преобразуване на мощност, погледнете отвъд само непрекъснатите стойности на ватовете; отделете време, за да оцените капацитета за справяне с пренапрежения, чистотата на формата на вълната, пълнотата на вградената функция за защита, времето за превключване на трансфер и наличните интерфейси за наблюдение. Всяка от тези спецификации оформя надеждността на системата в реалния свят всеки ден.
Всеки проект за енергийна система започва с цялостен одит на товара. Документирайте потреблението на мощност за всеки уред, който се очаква да работи, отбележете индуктивните товари с големи пускови токове при стартиране и определете допустимите граници на дълбочината на разреждане на батерията, преди да изберете комбинация от батерия и инвертор-зарядно устройство. Внимателното предварително планиране предотвратява оперативните неудовлетворености след приключване на инсталирането на хардуера.3000w инвертор с чиста синусоида със зарядно устройство HK3000PCпасва чудесно за проекти, изискващи непрекъсната мощност от три хиляди вата, като същевременно искат интегрирана способност за зареждане, без да се сглобява мозайка от отделни компоненти на захранващата система.
За професионален производствен опит зад този хардуер можете да проучите ресурси, публикувани отNingbo Kosun New Energy Co., Ltd.Инженерната документация, чертежите с размери и пълните спецификационни листове осигуряват допълнителна дълбочина за техническите оценители, които подготвят системни проекти.
